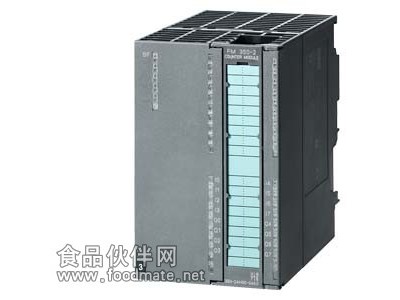

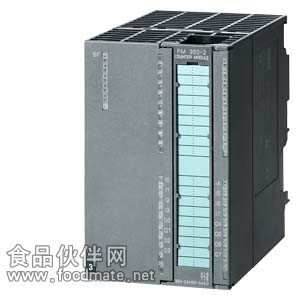

西门子PLC模块FM353 6ES7353-1AH01-0AE0
【产品名称】FM353模块
【产品型号】6ES7353-1AH01-0AE0
【 产 地 】德国
【产品简介】SIMATIC S7-300，功能模块FM353，定位用于步进电机，模块交换W / O PG，PREQUISITE STEP7 V3.1含。CONFIG。
【主要经营】电话：021-60530963/18217095569 传真：021-33737848
QQ：2880585007 地址：上海市松江区文诚路2188弄151号
一：西门子S7-200/300/400/1200.ET200,LOGO!
二：西门子HMI触摸屏，6AV系列
三：西门子变频器，工业以太网电线电缆及其附件，工控机系列。
四：伺服数控系统，电机
【产品质保】按西门子厂家要求，自购买日期起，保修一年
西门子PLC模块FM353
【产品概述】6ES7353-1AH01-0AE0
在高速机械设备中用于步进电机的定位模块 它可用于点到点定位任务以及复杂的运动模式【产品应用】6ES7353-1AH01-0AE0
FM 353是一个智能模块，用于控制步进电机的各种控制任务。 它可用于点到点定位任务以及复杂的运动控制,满足高响应,高精度以及高速度的应用。 是具有高时钟脉冲的机床定位任务的理想解决方案。
用于步进电机的FM 353定位模块可用于以下定位任务：
进给轴、调整轴、设定轴和传送轴（线性轴或转动轴）的定位在
金属加工、印刷、造纸、纺织和包装机械中的定位； 搬运、装载和装配设备中的定位。【产品设计】6ES7353-1AH01-0AE0
下列部件可用于 ET 200S 分布式 I/O 系统：
接口模块 IM 151用于将 PROFIBUS DP(IM 151-1, IM 151-7) 或 PROFINET(IM 151-3, IM 151-8)连接到 ET 200S 站上。终端模块包含在接口模块的交货范围内。
IM 151-1 BASIC
用于与 PROFIBUS DP 总线连接最多 12 个 I/O 模块；RS485 D 型连接器用于连接该总线
IM 151-1 简洁型
with integral digital inputs and outputs.IM 151-1 COMPACT 可扩展到多达12个 I/O 模块（所有的型号, 但 PROFIsafe和备用模块除外）；与 PROFIBUS DP 连接使用 RS485 Sub-D 连接器。IM 151-1 COMPACT有如下两种不同的型号：
IM 151-1 STANDARD 和 IM 151-1 FO STANDARD
用于将最多 63 个 I/O 模块（除 PROFIsafe 之外的所有类型）连接到 PROFIBUS DP 总线上；RS 485 D 型连接器或集成光纤连接件也可以作为替代方式连接该总线。
IM 151-1 高性能型
最多可以连接63个 I/O 模块 (所有的型号, 但等时模式除外)到 PROFIBUS DP上；与总线的连接采用 RS485 Sub-D 连接器。
IM 151-3 PN
用于将最多 63 个 I/O 模块（除了 PROFIsafe 和占位模块之外的所有类型）连接到 PROFINET I/O-Controller 上；总线连接使用 RF 45 插头
IM 151-7/CPU 或 IM 151-7/CPU FO
同上所述，只是为了对过程数据进行预处理，采用 SIMATIC S7-300 的集成处理器 CPU 314 。与总线的连接采用PROFIBUS DP插接器
电源模板
用于负载和编码器供电电压的特定分组及其监视
电子模块
用于过程数据交换
用于连接执行器的数字量电子模块，具有2 个、4 个或 8 个通道 模拟量电子模板
通过2或4通道，连接模拟传感器和执行器 IO 链接模块
用于连接 IO 链接传感器和执行器 技术功能模板
带有集成技术功能（如计数、定位、交换数据、PtP 通讯、称重、DMS 应用等）的电子模块 变频器和电动机起动器模块 Burkert 阀端子模板
这种端子模块支持 I/O 模块的电气和机械互连， 并包含接线端子。螺丝型连接端子, 弹簧压接的端子, 以及快速连接系统"FastConnect"。这种连接系统可节省配线的时间约 60%。
TM-P
用于电源模板的终端模板
TM-E
用于电气模板的端子模板
TM-C
IM 151-1 COMPACT 的端子模块
TM-C
用于电机起动器和变频器的终端模板
【产品功能】6ES7353-1AH01-0AE0
满足FM 353特性控制器必须具有以下部件：
FM 353: 带步进电机的轴的定位 FM STEPDRIVE: 步进电机的功率驱动 S7-300 CPU: 用于顺序控制 定位动作的起/停控制 编程器： 用于编写STEP 7程序 通过STEP 7用参数表格对FM 353进行参数赋值 用于测试和启动 操作员面板： 对机床进行操作员控制和监视 用于故障诊断通过工艺模块连接 FM 353 和 CPU。
【技术规格】6ES7353-1AH01-0AE0
定位功能 启动：通过按键进行轴定位（点动模式） 增量方式：
按照表格中存储的路径控制轴的定位（如在开始起动时） MDI（手动数据输入）/运行中的 MDI：
按照任意速度定位到任意位置。 跟随模块/单模块自动机制：
执行复杂定位路径；连续/分步；前进/后退。特殊功能 长度测量 通过 FM 353 的快速输入启动和停止定位运行 变化率限制 运行中设定实际值运行模式
用户必须完成以下准备步骤：
协调机械系统和电子电路：使用组态软件（包括在组态软件包内）来输入机器数据，就可实现，这对操作员非常友好； 规定横动路径： 对于简单的点对点定位：
利用 S7 CPU 规定末端位置和横动速度。 对于更复杂的任务：
在编程器上或在示教方式下利用符合 DIN 66025 的参数化格式来创建横动程序。
FM 353 处理步进电机轴的实际定位任务： 它将脉冲发送给步进电机的功率驱动单元。 脉冲的数量决定横动路径的长度。 脉冲频率决定横动的速度。
| 6ES7 353-1AH01-0AE0 | |
| 电源电压 | |
| 24 V DC | √ |
| 允许范围，下限 (DC) | 20.4 V |
| 允许范围，上限 (DC) | 28.8 V |
| 输入电流 | |
| 电流消耗，值 | 300 mA |
| 数字量输入 | |
| 数字量输入点数 | 4；+ 1 输入用于消息信号 |
| 功能 | 参考凸轮，运行中设定实际值，运行中测量，启动／停止定位功能 |
| 输入电压 | |
| 额定值 (DC) | 24 V |
| 信号为“0”时 | -3 - +5V |
| 信号为“1”时 | +11 - +30 V |
| 输入电流 | |
| 对于信号“0”，（允许静态电流） | 2 mA |
| 信号为“1”时的典型值 | 6 mA；6 至 15 mA |
| 数字量输出 | |
| 数字量输出点数 | 4 |
| 功能 | 到达位置： 停止，轴向前进给，轴向后移动，更改M-function M97，更改M-function M98，启动使能，通过数据记录直接输出 |
| 短路保护 | √ |
| 输出电压 | |
| 额定值 (DC) | 24 V |
| 信号为“1”时的电压 | UP - 3 V |
| 输出电流 | |
| 信号为“1”、0 ～ 55℃ 时的允许范围，值 | 0.6 mA；带 UPmax |
| 信号为“0”时的残余电流 | 2 mA |
| 驱动接口 | |
| 信号输入 I | |
| 功能 | “电源部分就绪” |
| 信号输出 I | |
| 类型 | 5V 差分信号（物理 RS 422） |
| 功能 | 方向、使能、时钟脉冲、电流控制 |
| 差分输出电压，值 | 2 V; RL = 100 Ohm |
| “0”信号时差分输出电压， | 1 V; Io = 20 mA |
| “1”信号时差分输出电压， | 3.7 V; Io = -20 mA |
| 电缆长度，值 | 35 m |
| 电隔离 | |
| 电隔离数字量输入 | |
| 电隔离数字量输入 | - |
| 电隔离数字量输出 | |
| 电隔离数字量输出 | - |
| 连接方式 | |
| 所需前连接器 | 1x 20 针 |
| 外形尺寸 | |
| 宽度 | 80 mm |
| 高度 | 125 mm |
| 深度 | 118 mm |
西门子PLC模块FM353，德国进口，原装，价格便宜，质量保证，欢迎订购。
