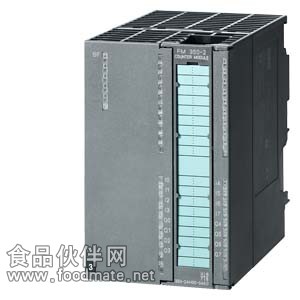

西门子PLC模块FM352 6ES7352-1AH02-0AE0
【产品名称】FM352模块
【产品型号】6ES7352-1AH02-0AE0
【 产 地 】德国
【产品简介】SIMATIC S7-300, FM 352电子. 凸轮操作控制,包含程序包CD
【主要经营】电话：021-60530963/18217095569 传真：021-33737848
QQ：2880585007 地址：上海市松江区文诚路2188弄151号
一：西门子S7-200/300/400/1200.ET200,LOGO!
二：西门子HMI触摸屏，6AV系列
三：西门子变频器，工业以太网电线电缆及其附件，工控机系列。
四：伺服数控系统，电机
【产品质保】按西门子厂家要求，自购买日期起，保修一年
【产品概述】6ES7352-1AH02-0AE0
极高速电子凸轮控制器 可以低成本地替代机械式凸轮控制器 32个凸轮轨迹，13个内置数字量输出用于动作的直接输出 增量或同步连续位置解码注：
SIMODRIVE Sensor/Motion Connect 500具有位置测量系统和预装配的连接电缆，用于计数和定位功能。
【产品应用】6ES7352-1AH02-0AE0
即使在低档性能要求的应用中，FM 352也是凸轮控制器的高性价比的替代装置。
FM 352可用于：
传送带;FM 352通过光栅检测零件位置，然后通过与设定值有关的输出端设置来启动动作（如钻、磨等） 冲压自动化(金属、粉末、玻璃)
满足FM 352特性控制器必须具有以下部件：
FM 352: 通过设定输出端，执行与位置有关的控制命令 S7-300 CPU: 用于顺序控制 起动和停止凸轮处理 传送凸轮数据 分析凸轮轨迹 编程器： 用于编写STEP 7程序 用集成在 STEP 7中的组态软件对FM 352设置参数 用于测试和启动 操作员面板： 对机床进行操作员控制和监视 用于故障诊断通过工艺模块连接 FM 352 和 CPU。
【产品设计】6ES7352-1AH02-0AE0
分布式 I/O 系统，防护等级为 IP20，具有的布线成本，也适用于对时间要求苛刻的任务，例如：高速闭环控制。 带有集成 S7-CPU 的型号可用作小型 PLC： 也可作为故障安全 PROFIsafe 型号 附加主站模板可扩展底层Profibus DP线路 位模块化设计能精确地适应自动化任务 接口模板配有 PROFIBUS DP 或 PROFINET 接口。 可使用数字量和模拟量输入或输出模块、技术功能模块、电机起动器和变频器构建，以控制功率高达 7.5 或 4 kW 的驱动器。 运行期间可更换模块（热插拔），通过多芯电缆的连接 按通道诊断，具有高可用性 如果需要，可提供集成光纤接口 传输率可达 12 Mbit/s FastConnect 采用未经拆卸的快速连接技术、螺钉型端子或弹簧型端子 防爆认证 Cat.3, Zone 2，符合 ATEX-100a 采用占位模板预留插槽 故障安全的数字输入模块，具备安全相关的信号处理，符合 PROFIsafe 标准 选件处理——简单的机器选件管理SIMATIC ET 200S 紧凑型 I/O 块，防护等级 IP20，带有 32 个通道，包含端子模板和电气模板 离散型模块化扩展，高达 128 个通道或 12 个模板 可使用全系列的 ET 200S 模块（除了 PROFIsafe 模块） 接线和电气系统相互分离，可实现固定接线 螺钉型和弹簧型端子接线 标准端子模板，2 线制；使用额外端子，也可采用3 线制和 4 线制 标准导轨安装 扩展模板可热插拔 通过 PROFIBUS 进行通讯 高达 100 字节的输入和输出（地址空间）【产品功能】6ES7352-1AH02-0AE0
32 条凸轮轨迹：13 条直接连接到集成数字输出端 可组态的凸轮数量：
根据编程，可以有 32、64 或 128 个凸轮。 可组态的凸轮特性：
凸轮可定义为位置凸轮或时间凸轮。 可以按照方向对其设置参数（正向/反向）。 凸轮参数赋值到数字量输出：
轨迹输出 0 和 1 可以被参数化为计数器凸轮轨迹，而轨迹输出 2 可以被参数化为制动器凸轮轨迹。特殊功能 长度测量 设置参考点 设定实际值 运行中设定实际值 零点偏移 改变凸轮边缘 仿真模式运行模式
超声波高速FM 352电子凸轮控制器通过一个传感器检测轴的位置，然后用所设定的本机输出来触发控制命令。
机床和凸轮数据传送完毕后，FM 352将自动工作。 CPU与FM 352之间只交换控制信号和回检信号。
电子凸轮具有极高的工作速度：
13个数字量输出，用于凸轮轨迹：用于向过程快速传输控制信号 每个凸轮随速度动态转换：
自动补偿连接执行器时的死区时间
被控机械可以直接连接到模块。 电流消耗大的执行机构才需要控制继电器。
【技术规格】6ES7352-1AH02-0AE0
| 6ES7352-1AH02-0AE0 | |
| 电源电压 | |
| 24 V DC | √ |
| 输入电流 | |
| 从负载电压L+消耗(空载)， | 200 mA |
| 从背板总线 5 V DC， | 100 mA |
| 编码器电源 | |
| 5 V 编码器电源 | |
| 5 V | √ |
| 输出电流， | 300 mA |
| 电缆长度，值 | 32 m |
| 24 V 编码器电源 | |
| 24 V | √ |
| 输出电流， | 300 mA |
| 电缆长度，值 | 100 m |
| 数字量输入 | |
| 数字/二进制输入 | 4 |
| 功能 | 参考点开关，设置浮动实际值/长度测量，制动松开，使能跟踪输出 3 |
| 输入电压 | |
| 额定值(DC) | 24 V |
| 用于信号“0” | -30 至 +5 V |
| 用于信号“1” | 11 至 30 V |
| 输入电流 | |
| 用于 2 线制传感器 | |
| "0"信号，典型值 | 2 mA |
| “1”信号，典型值 | 7 mA |
| 数字量输出 | |
| 数字/二进制输出 | 13 |
| 功能 | 凸轮轨迹 |
| 功能性/短路强度 | √ |
| 输出电压 | |
| 额定值(DC) | 24 V |
| “1”信号， | UP - 0.8 V |
| 输出电流 | |
| 0-60°C 时“1”信号允许范围， | 5 mA；带 UPmax |
| 0-60°C 时“1”信号允许范围， | 600 mA；带 UPmax |
| “0”信号残余电流， | 0.5 mA |
| 编码器 | |
| 可连接的编码器 | |
| 增量式编码器(对称的) | √ |
| 增量式编码器(不对称的) | √ |
| 值编码器(SSI) | √ |
| 2 线制传感器 | √ |
| 允许静态电流（2 线制传感器），值 | 2 mA |
| 编码器信号,增量式编码器(对称的) | |
| 轨迹信号 | A，A反，B，B反 |
| 零标记信号 | N，N反 |
| 输入信号 | 5V 差分信号(物理RS 422) |
| 输入频率， | 1 MHz |
| 编码器信号,增量式编码器(不对称的) | |
| 轨迹信号 | A, B |
| 零标记信号 | N |
| 输入电压 | 24 V |
| 输入频率， | 50 kHz; 电缆长度 25 m 时 50kHz, 电缆长度 100 m 时 25kHz |
| 编码器信号，值编码器(SSI) | |
| 数据信号 | DATA， DATA 反 |
| 时钟信号 | CL， CL 反 |
| 报文帧长度，可参数化 | 13或25位 |
| 时钟频率， | 1 MHz |
| 格雷码 | 1 |
| 屏蔽电缆长度，长 | 125 kHz 时 320 m |
| 电隔离 | |
| 电流隔离数字量输入 | |
| 电流隔离数字量输入 | X |
| 电流隔离数字量输出 | |
| 电流隔离数字量输出 | X |
| 连接方式 | |
| 所需前连接器 | 1 x 20 针 |
| 外形尺寸 | |
| 宽 | 80 mm |
| 高 | 125 mm |
| 深 | 120 mm |
| 重量 | |
| 重量，约 | 550 g |
西门子PLC模块FM352，德国进口，原装，质量保证，欢迎订购。
